Projetos - Sala estar/jantar/churrasqueira

Modelagem - Mesa de centro

Mesa da loja Móveis do Bem - Porto Alegre. Sempre que preciso de um móvel para usar em meus projetos de Interiores e não existe nada pronto faço a modelagem destes usando é claro o SketchUp.

Modelagem - Console antigo.

Skelion - Energia solar para Sketchup

Swing of changes

Trabalho incrivel de conclusão de curso, dirigido por Harmony Bouchard, Andy Le Cocq, Joakim Riedinger, Raphael Cenzi. Vejam a impressionante qualidade gráfica.

Swing of Change from Swing of Change on Vimeo.

FORTVNY - luminárias exóticas

Vejam neste link.

Dicas & Truques - Modelando uma camiseta.

Como Modelar uma camiseta.

Vamos mostrar aqui como modelar um camiseta.
Uma das melhores coisas no SkechUp é a facilidade de se projetar uma imagem.

Passo 1: Importe a imagem de referência e aplique sobre um plano préviamente desenhado.

Passo 2: Traçe o limite de contorno usando a ferramenta Line
Tudo que você tem a fazer é usar a ferramenta Line e traçar o limite da camiseta, então dê  volume usando o comando push pull.

Passo 3. Adicionando subdivisão.
Para adicionar subdivisão basta copiar as bordas delimitadora (não a face) e colá-lo duas vezes (ver imagem abaixo) ou usar o comando push pull + a tecla Ctrl 3 vezes dando os espaçamentos necessários (neste caso). Observe a imagem.

Passo 4: Reescalar as faces superior e inferior.
Para redimensionar a a face superior e inferior, segure a tecla Crtl para que o ponto de ancoragem do Scale seja no centro.

Você também pode usar o plugin Round Corner do Fredo. Aqui
Obs. Para baixar é preciso ser cadastrado no fórum.

Passo 5: Ajustando as faces.

Movimente com  Scale suas faces de maneira a ficar com a forma da imagem abaixo.

Passo 6: Projetar a imagem.
Agora você pode pintar o modelo usando a opção Project.

Isto é importante para a detecção de outras partes da camiseta.

Passo 7: Reposicionamento das bordas
Na imagem abaixo, veja o reposicionamento de algumas das linhas de contorno de camiseta.
Selecione as linhas e as movimente.

Passo 8: Contorno do decote.
Usando a Line, desenhe o contorno do decote.

Passo 9: Ajustando o decote
Após desenhar oas linhas do decote, use o comendo push-pull para adicionar profundidade e altura.
Aqui você pode ver as alturas diferentes, sem a imagem projetada.

Passo 10: Desenhando a manga.
Traçe o contorno da manga e use o push-pull mais uma vez.

Passo 11: Movimente novamente algumas das linhas.

Aqui está o modelo Raw sem suavização. Mas você pode até usar o soften edges para suavizar a imagem projetada. Se o seu modelo estiver longe da câmera, isso é mais do que suficiente para enganar o olho de quem estiver vendo a modelagem.

Passo 12: Suavisando
Para criar modelos high poli para melhor serem visto perto da câmera, podemos usar o plugin SubdivideAndSmooth nos modelos. Tudo o que precisamos para fazê-lo é selecionar o modelo e dividi-lo com 2 iterações.

Aqui está o resultado

Passo 13: Esculpir mais
Mais uma vez usando o script Sculpt, ferramenta feita por BTM.

Faça o download gratuito Aqui

Aqui está o modelo acabado.

 Vista renderizada

Este tutorial foi traduzido do original elaborado por Nomeradona - Blog - a tradução foi autorizada.

Nomeradona também é proprietário do Site.
Agradecimentos por esta parceria.
Clique nos links - Blog e Site acima.

Dicas & Truques - atualização do SketchUp

Saiu uma nova atualização para o SketchUp 8 chamada M2. Houveram algumas correções e foram adicionados algumas melhorias. Vários blogs e sites tem falado sobre isso.

Eu gostaria de falar de uma melhoria em especial, um botão adicionado à janela Sistem Preferences > Extensions chamado Install Extensions.

Ao longo dos anos o pessoal que desenvolveu o Sketchup criou de forma aberta a possibilidade de que programadores ou pessoas que tivessem conhecimento da lógica da linguagem Ruby, desemvolvessem aplicativos para a melhoria do softer. Assim milhares de novos aplicativos foram criados e com caracteristicas de seus criadores.

Uma dificuladade é explicar aos usuários do SketchUp como instalar e acessar os Scripts que desejam usar, alguns bem sofisticados que tornam o processo de instalação muitas vezes complicados para a maioria dos usuários.

Pensando nisso esta atualização trás uma melhoria que é o botão "Install Extensions"que permitirá a instalação destes aplicativos Ruby muito mais fáceis, fazendo com que se instalem devidamente configurados e colocados nos lugares certos, sem ter de procurar no sistema de arquivos do seu PC.

Também foi adicionado um conjunto mais leve de "ganchos" para a criação destes APIs por seus desenvolvedores.

Você pode ter mais informações neste link.

Dicionário

Projetos - Joalheria

Reforma de Joalheria. Loja em prédio antigo em rua tradicional no centro de Porto Alegre.
Esta reforma será feita em partes para que não fique fechada muito tempo. Reforma geral e troca de mobiliário.
Nosso escritório esta fazendo os projetos de móveis novos atendendo às necessidades e solicitações de espaço pelos clientes.
Cada lojista tem uma forma particular de expor e agrupar seus produtos de maneira que o atendimento seja focado e que ao mesmo tempo o cliente tenha ao seu alcance o poder de escolha.
Ao se trabalhar na área comercial temos vários fatores a considerar num projeto:
Escolha de material apropriado, que começa pelo piso indo até a iluminação adequada e correta, esta é de suma importância, considerando-se que é ela que dará destaque e promoverá a venda ou não dos produtos. Ergonomia e forma de expor o material a ser vendido. Facilidade de circulação dos clientes dentro da loja, assim como dos funcionários que são outro elo no ponto de venda.
Cores e revestimentos, materiais de fácil limpeza e que sejam duráveis. A manipulação de portas e gavetas pelos funcionários são feitas inúmeras vezes ao dia e isso acarretatá muita manutenção se o projeto não for bem pensado e bem executado pelos marceneiros. Sistemas de acesso à loja que não dificulte a entrada dos clientes mas sempre pensando na segurança, em loja de rua isso ainda é mais importatnte. Como todos os projetos, cada um tem suas particularidades e todo profissional deve estar sempre atento a tudo que envolve seu trabalho.

Projetos - Sinagoga, continuação.

Espaços - Carla Juaçaba

Fonte: mdc revista de arquitetura e urbanismo.

Espaços - Tom Kundig

Fonte: revista AD

Modelagem - apontador Staedtler Mars

Modelagem - Furador de papel antigo

V-Ray Architectural Demo Reel 2011









Video usando o VRay como renderizador.

Bim Bon - Plugin de orçamentos para SketchUp.

O BIM BON é um plugin desenvolvido por um grupo de arquitetos e programadores brasileiros que perceberam a necessidade de uma ferramenta que agregasse ao SketchUp a possibilidade de poder orçar os projetos executados nesta plataforma. O BIM BON esta em sua versão beta e que calcula orçamentos a partir do modelo 3d do SketchUp, utilizando tabela de composições de custos da SINAPI e produtos com preço de mercado, buscado pela internet.

Já testei, é muito interessante e útil, pois tenho um cliente que estava me pedindo algo neste sentido e o BIM BON veio no momento certo.
Por enquanto ainda é gratuito, roda nas versões do SketchUp 7 e 8.
Para maiores informações e poder baixá-lo veja o link abaixo.

BIM BON
Tutorial

Crayon - plugin para SketchUp

O crayon é um plug-in para Google SketchUp™ criado para projetos de design de interiores que permite aos usuários personalizar e organizar suas bibliotecas paramétricas de cozinhas, dormitórios e móveis de escritório.

Desenvolvido pela ofcdesk, o crayon é um plug-in para usuários do SketchUp™ do Google que estejam trabalhando principalmente com design de interiores residenciais e planejamento de espaço. O crayon conta com ferramentas que permitem personalizar o conteúdo de maneira abrangente, possibilitando que os usuários criem e armazenem suas próprias bibliotecas de itens paramétricos. Os armários e gabinetes podem ser projetados com as portas e gavetas abertas possibilitando a visualização da sua composição interna. Pode-se atribuir códigos e aplicar acabamentos aos produtos personalizados segundo a conveniência do autor. Para auxiliar na estimativa dos custos estão disponíveis quantitativos (Bill of Materials) e outros tipos de relatórios.

Seja você um designer de interiores, marceneiro, um distribuidor ou até mesmo um fabricante, o crayon pode facilmente atender suas necessidades, provendo uma simples solução ou atendendo solicitações complexas trabalhando com integração de ERP e sistemas para confecção de orçamentos.

O crayon também fornece tecnologia para que seja possível gerenciar melhor os seus layouts. E a plataforma do SketchUp™ assegura aos projetos um toque artístico para encantar seus clientes.

Vejam maiores informações no site da  Ofcdesk

Estudos

1º Seminário Internacional Google sketchUp no Brasil

	TotalCAD realiza o “1º Seminário Internacional Google sketchUp no Brasil”. A totalCAD, distribuidora de softwares CAD no Brasil e na Argentina, realizará no mês de Outubro o “1º Seminário Internacional Google SketchUp Pro”, com a presença do Scott Lininger, da equipe de desenvolvimento dos produtos da família SketchUp, em Boulder – Colorado – USA. O evento, que contará com tradução simultânea, é gratuito, destinado exclusivamente a arquitetos e engenheiros e será realizado no dia 24 de Outubro das 9 às 12 horas na sede brasileira da Google, no bairro do Itaim, em São Paulo. No Rio de Janeiro o evento ocorrerá no dia 20 de Outubro na Sociedade dos Engenheiros e Arquitetos do Estado do Rio de Janeiro – SEAERJ – no bairro da Glória. As vagas são limitadas a 90 profissionais em São Paulo e 100 no Rio de Janeiro que saberão quais as estratégias da Google para o software que é utilizado por milhões de profissionais em todo o mundo e como os maiores escritórios de arquitetura de vários países utilizam o Google para conquistar clientes.

Dicas & Truques - Backups no SketchUp

Entendendo Backups automáticos no SketchUp.
Por padrão, o SketchUp salva automaticamente seus arquivos em intervalos regulares e cria um arquivo de backup da versão anterior (salva) com extensão .skb.

Dica

As vezes o seu modelo fica cheio de poligonos e se torna difícil de trabalhar, você tenta usar o  comando Undo (desfazer), mas ele não está resolvendo.

Você vai conseguir recuperar uma parte do seu trabalho, graças ao arquivo de backup.

Para isso você deve alterar a extensão de arquivo .skb para .SKP, isso irá torná-lo legível pelo SketchUp.

Com projetos complexos, o tempo necessário para criar o modelo pode se tornar relativamente longo.

A menos que o SketchUp esteja deixando de funcionar com freqüência, não defina o intervalo automático de backup para menos de 15 minutos.

Para alterar o intervalo automático da cópia de segurança, va na barra de menus e escolha Windows (janela) > Preferences (preferências) > aba Geral.

Você vai encontar a opção para essa configuração. Você terá de ajustar manualmente o tempo deste intervalo. Veja a imagem.

Fonte: Livro - Google Sketchup Workshop - Laurent Brixius

Lumion

Lumion ® é uma ferramenta  de visualização 3D em tempo real. Indicado  para arquitetos, urbanistas e designers. É um software para criação de vídeos renderizados de demonstrações ao vivo com uma resposta rápida.
É super fácil criar vídeos com o Lumion.
Vejam mais informações no site do fabricante.
Mais informações aqui.

Componentes

Poltrona Ayty Açu da Saccaro

Para baixar: Aqui

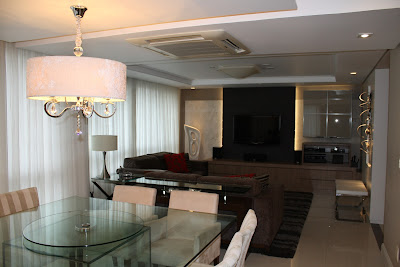

Projetos - Sala

Este é mais um projeto de uma parceria bem sucedida entre as arquitetas Nina Schver e Elaine Blank.
Projeto de reforma e decoração de um apartamento no bairro Petrópolis, com aproximadamente 150m2.
O projeto incluiu a intervenção em todos os comodos, área íntima com três dormitórios e dois banhos, serviços. Área social, onde temos a churrasqueira formando conjunto com o bar e a sala de jantar.
Estar social, hall interno e hall elevadores, e lavabo. Um trabalho rico em detalhes e propostas que atingiram todas as expectativas dos clientes que tem amor às artes e objetos de bom gosto.
