Mais uma coisa: pensei que poderia tentar usar Slicer3 em algum terreno 3D do Google Earth. Bem, aqui está a minha tentativa:

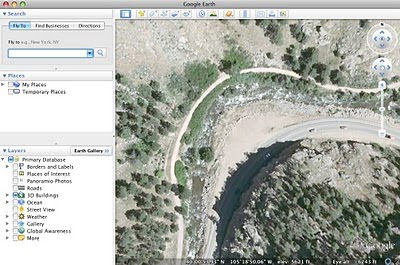

Comece com uma imagem do Google Earth. Esta é uma seção de Boulder Canyon, a poucos quilômetros a oeste do escritório do Google SketchUp.
Importar uma snapshot do terreno em SketchUp colorida (porque é mais bonito com cor).
Faça uma "caixa 3D gigante" que envolva o terreno que você deseja manter.
Use Intersect With Model para mesclar a caixa e a superfície do terreno em único objeto.
Em seguida, agrupe-os.
Dimensionar o objeto terreno.
Foi usado um fator de escala de 0,005 para alcançar escala 1:200.
Use Slicer3 (esta é a parte divertida).
O resultado é uma pilha de fatias. Recorte a pilha, cole e desfrute.
Em nome da comunidade SketchUp inteira, obrigado por este script, TIG. Milhares de alunos de arquitetura ganharão horas de sono por sua causa.
Texto original de Aidan Chopra, Evangelista SketchUp.
Adaptado por Fernando Padão
Comece com uma imagem do Google Earth. Esta é uma seção de Boulder Canyon, a poucos quilômetros a oeste do escritório do Google SketchUp.
Importar uma snapshot do terreno em SketchUp colorida (porque é mais bonito com cor).
Faça uma "caixa 3D gigante" que envolva o terreno que você deseja manter.
Use Intersect With Model para mesclar a caixa e a superfície do terreno em único objeto.
Em seguida, agrupe-os.

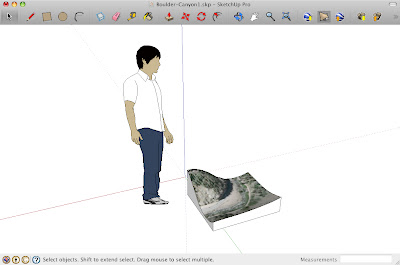

Dimensionar o objeto terreno.
Foi usado um fator de escala de 0,005 para alcançar escala 1:200.

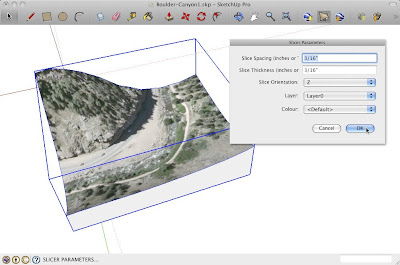

Use Slicer3 (esta é a parte divertida).
O resultado é uma pilha de fatias. Recorte a pilha, cole e desfrute.
Em nome da comunidade SketchUp inteira, obrigado por este script, TIG. Milhares de alunos de arquitetura ganharão horas de sono por sua causa.
Texto original de Aidan Chopra, Evangelista SketchUp.
Adaptado por Fernando Padão
