21 março, 2011

Dicas & Truques - Instant Roof


Telhado Primitivos

Este tutorial apresenta método básico para fazer algumas coberturas simples.
1. Comece desenhando algums retângulos. Vários tipos de coberturas podem ser geradas, dependendo de quais linhas de contorno forem selecionadas. Selecione uma superfície - com um click - sem selecionar as bordas:


2. Escolha "Plug-ins / Instant Roof/ Make Roof". No menu pop-up, escolha "Calif Ranch" na aba "Roof Style".


3. Escolha "OK" para aceitar os padrões dos parâmetros e gerar o rincão do telhado.


4. Selecione outra superfície mais duas linhas opostas, como mostrado:

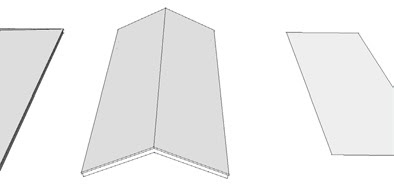

5. Repita as etapas 2 e 3 para gerar esse telhado de duas águas:


6. Selecione a face e a seguir e diferentes linhas opostas:


7. Repita as etapas 2 e 3 para gerar um telhado com aguas diferentes:


8. Selecione outra superficie e 3 arestas:

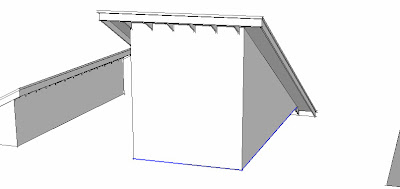

9. Repita as etapas 2 e 3 para gerar um telhado tipo Shed (galpão):


10. Selecione outra face e mais 3 arestas, como mostrado:


11. Repita as etapas 2 e 3 para gerar um telhado tipo Shed em outro sentido:
Observe como as linhas são selecionadas e a forma do telhado gerado.


12. Em outra superficie, desenhe uma linha em parte de um dos lados mais longos.
Selecione a face, a nova linha desenhada e as outras arestas opostas como mostrado.


13. Repita as etapas 2 e 3 para gerar um telhado de duas águas:


14. Desenhe agora linhas como mostrada na imagem abaixo, quebrando as linhas longitudinais em duas partes.
Selecione-as conforme ilustrado.

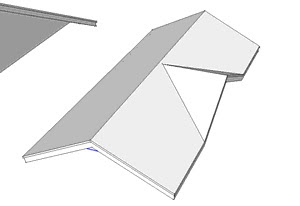

15. Repita os passos 2 e 3 para gerar as águas do telhado conforme seleccionado.

13 comentários:

Leo Mattos disse...

fala meu caro padão, uso este plugin tbm, no forum meu nick é mattos progetti...bela iniciativa!!!

Bergiliano disse...

Show de bola Padão, bem interessante esse plugin.

Anônimo disse...

como faço para baixar um plugin ??

arqpadao disse...

Veja o link:
http://www.valiarchitects.com/

Anônimo disse...

nao consigo instalar o instant roof! ele abre numa extensao rbs, e diz que é invalido... como eu faço?

arqpadao disse...

Este arquivo deve ser copiado e colado na pasta plugin do seu SketchUp.
Depois se estiver tudo certo, ao abrir seu SketchUp, vai aparecer o plugin.

Nelson Andrade disse...

quando clico pra criar o telhado utomaticamente sai do sketchup e diz que é um bug, pq no meu acontece isso?

Anônimo disse...

quando clico para criar os telhados automaticamente o meu sketchp sai e diz que eh um bug, pq o meu acontece isso?

se puder me responder ou mandar pelo meu email nelsoon1988@hotmail.com, ficarei muito agradecido. Obrigado

arqpadao disse...

Em informática não existe regras fixas, as coisas dependem de "n" fatores.
Coloque sua questão no fórum SketchUp Brasil, com imagens do que esta acontecendo e as características de sua maquina, qual seu Windows e versão do SketchUp. Outra coisa: o Instant roof gratuíto tem limitações.

Anônimo disse...

Olá como faço pra definir a altura da cumeeira?

arqpadao disse...

Va no Instant Roof, clique em fazer telhado e escolha um estilo.
Ai terá de escolher sim em Editar inclinação etc.
No primeiro ajuste aparecerá a opção de inclinação do telhado em graus. Esta gerará sua cumeeira.
Faça uma continha de trigonometria para tendo o ângulo achar a altura (cateto oposto).

mauricio disse...

muito bom, valeu pela dica.
pena que nao roda no sketchup 2014

arqpadao disse...

Tem que ver as novas versões.
