3Skeng


Novo plugin para SketchUp, desta vez na área de engenharia, para projetos de tubulações ventilação e exaustão, petroquímica, semicondutores e construção de outros sistemas que precisem ser desenvolvidos processos com tubos e conexões. Este plugin se chama 3Skeng, desenvolvido pela empresa SHK Engineering and Consulting GmbH & Co. e esta disponível para ser baixado no site: http://www.3skeng.com/index.htm. Este plugin esta dipsonibilizado gratuitamente até outubro de 2009, após a empresa passará a cobrar pela licença. No site também poderá ser visto um fime em flash.




19 abril, 2009

SketchUp - Outliner

O SketchUp Outliner organiza a construção de um modelo para que ele possa ser utilizado e exibido em seqüência no momento que ele esta sendo criado.
O fato é que sem a capacidade de representar visualmente este tempo, o SketchUp teria pouco valor na construção no mundo real.
Apesar de suas características serem muitas vezes negligenciadas, o Outliner torna o trabalho mais fácil:

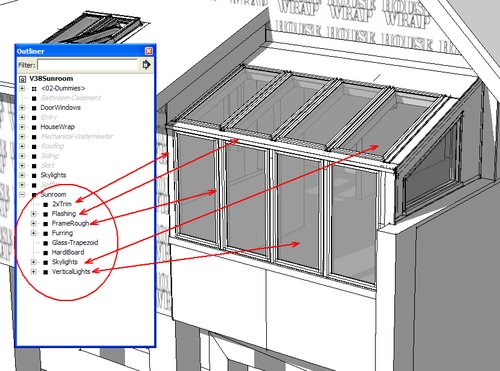

1. Abra a sequência do modelo como uma árvore de arquivos. Essas peças são chamadas de “Grupos” que compôem o conjunto da montagem do modelo. Cada peça é, então, como parte de um subconjunto ou Grupo dos Grupos.


2. Manipule estes subconjuntos com a função Hide ou comando Layer do programa SketchUp. Estes incluem partes dos subconjuntos das operações, equipamentos e materiais dos componentes, bem como a representação visual no âmbito de aplicação dentro da construção ou processos.


3. As cenas são criadas para construir e desconstruir os subconjuntos, a fim de animar a sequência de uma tarefa e navegar através da construção do projeto. O Outliner é importante para o controle da visualização das peças nestes ambientes.
Com a caixa de diálogo do Outliner aberta, tente como exemplo, estas etapas básicas:

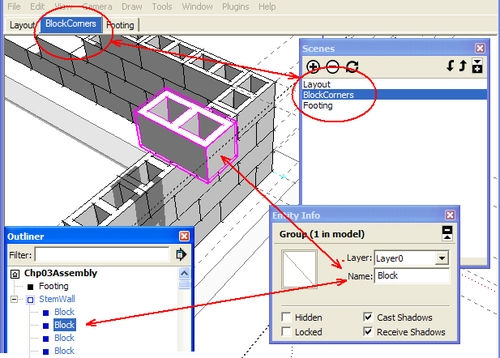

1. Crie as peças individuais no Layer 0 (zero), em seguida, nomeie o grupo e o objeto. Observe que o nome do grupo agora é visível no Outliner. Para um construtor ou um projetista , estas peças individuais serão importantes no decorrer do projeto ou construção. Criando nomes das peças em separado significará que elas poderão ser identificadas e controladas dentro de uma montagem.


2. Agrupe as partes dos grupos e nomei-os como subgrupos. Note que o chamados subconjuntos são agora visíveis no Outliner como conjunto de Grupos. Os subconjuntos organizam o modelo em partes ou secções da mesma forma que são organizadas no mundo real.
Dica: Você pode recortar, copiar e colar os nomes dos objetos no Outliner. Você também pode arrastar e soltar as peças do grupo noutro Grupo.

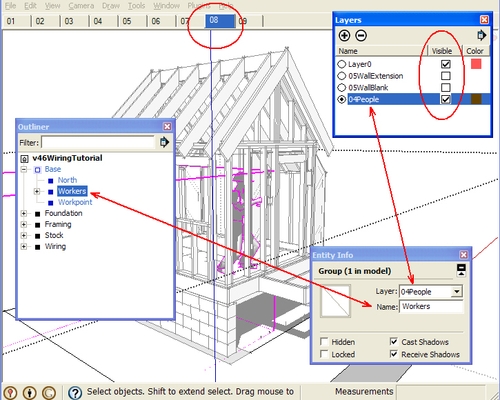

3. Utilize as cenas com o Hide e Layers para controlar os objetos e os subconjuntos. Para ocultar (Hide) um subconjunto, Clique com o botão direito do mouse nos nomes no Outliner. Você também pode colocar objetos individuais ou subconjuntos de um conjunto com o comando Layer e depois mude o Layer na janela Entity Info.

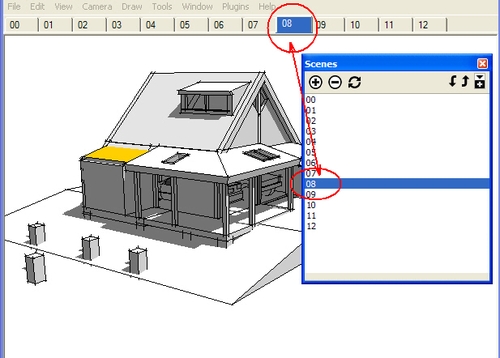

4. Quando estiver pronto, crie uma cena capturada da vista atual. Cada cena pode ser exportada como uma imagem 2D e inserida em um documento de texto, planilha ou apresentação. Uma série de cenas pode também ser usada para criar uma animação.

Obs: Se quiserem entender melhor como usar o Outliner, vejam o vídeo produzido por Sketchup for Woodworkers em: http://sketchupforwoodworkers.com/tutorials/2009/02/02/curves-moulding-and-the-outliner/

Postagem original: http://www.insitebuilders.com/
Adaptação: arqpadao

05 abril, 2009

SketchUp - Análise Solar

Foi lançado um plugin de análise solar para SketchUp por Guedi Capeluto, chamado SunTools. Esta ferramenta irá nos ajudar a avaliar as questões solares em um prédio, como ele se comporta em uma data - dia, mês e ano - em relação a sua posição geográfica, e a sua penetração nesta edificação. Uma ferramenta muito útil para quem esta lançando um novo empreendimento, seja ele de que porte for.
http://tx.technion.ac.il/~arrguedi/SunTools/download.html


No plugin temos 4 ferramentas:

  • SunPATH: visualização (mês e ano)
  • SunPOS: Posição solar para uma data e hora
  • SunVIEW: Vistas axonometricas a partir do Sol
  • SunPENETRATION: Analisar da penetração solar / Acesso específico de qualquer ponto.
