Dicas & Truques - Style Edge

Hoje, em dicas e truques, vamos falar sobre como configurar as linhas de contorno dos nossos desenhos no SketchUp.

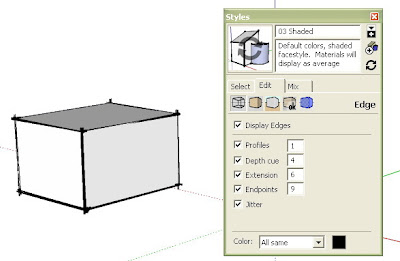

No comando Style temos várias opções, mas neste momento veremos a opção Edge. No menu pulldown Window, ative a caixa de diálogo Style. Abrindo a respectiva caixa, temos três abas, Select, Edit e Mix. Click em Edit, na primeira opção que se apresenta estão os recursos Edge, são estas configurações que irão definir os tipos de linhas que darão expressão aos desenhos. Observe as opções abaixo:

Desabilitando a opção Display Edge, os volumes não terão linhas demarcatórias, as vezes dando a impressão que o desenho foi "renderizado".



Na opção Profiles podemos dar um valor numérico, este valor é que irá definir a espessura das linhas



Ao habilitar a opção Depth Cue, poderemos observar que que linhas mais próximas do observador estarão mais grossas que as outras.

Em Extension, a preferida dos Arquitetos, as linhas se cruzam. Podemos ativar aqui este cruzamento e dar um valor ao tamanho destes cruzamentos.



Agora o End Point, o nome já diz o que faz, marca os pontos finais das linhas.



E para finalizar, o Jitter, representa linhas como se fossem a mão livre, dando mais expressividade ao desenho.



Na barra inferior, temos a palavra Color, uma janela de opções e um box de cores.
All Sames: (todos iguais) colocar a cor escolhida em todas as linhas.
By Material: Item ligado às cores do layer ativo.
By Axes: Mostra as linhas com as cores dos eixos (azul, verde, vermelho).
Em outras oportunidades, voltaremos a colocar mais dicas e truques, aguardem.

4 comentários:

  1. olá!
    vi este seu post e resolvi tiar uma duvida.
    a uns dias atrás vi um desenho no sketchup e na aplicação dos styles, foi utilizado : Pencil on Tracing Paper, só que os objetos e a casa ficaram com as linhas com a cor cinza e as arvores de verde e vermelho.
    já tentei diversas vezes aplicar e deixar as cores das linhas diferentes, mas nenhum resultado...
    vc poderia me ajudar?
    abraço!

    ResponderExcluir
  2. O Pencil on Tracing Paper é um "style" que acompanha o Sketchup e tem como padrão um ton amarelado com linhas a mão-livre na cor cinza. Deve ter havido uma edição nas caracteristicas originais do style. Vá em Styles, selecione o estilo que queres, Home>Edit>Edge Settings>Colors>all sames.
    Faça testes para escolher uma configuração que te agrades.

    ResponderExcluir
  3. Olá
    Uma duvida. Fiz essas mudanças e to tentando passar para o cad com essas linhas grossas, porem no cad elas estão indo finas. É um problema na hora de exporta ou no cad?

    ResponderExcluir
    Respostas
    1. Ola Samuel.
      O sketchup trabalha com apenas uma expessura de linha, aquela que escolhestes.
      Provavelmente quando exportastes, entro num layer com determinada configuração de linha, Ajsute a configuração da linha no layer onde entrou o seu desenho.

      Excluir
