20 maio, 2007

Projetos - Churrasqueira

Esta residência pertence a um condomínio nas Três Figueiras, quando o cliente adquiriu o imóvel, ele estava à 4 anos desabitado. Reformamos-o todo, adaptando-o ao jeito e gosto do novo proprietário. No caso da área externa, a churrasqueira e seu entorno era como vemos abaixo, o seu jardim de 4,00x6,00 metros era só um aterro.

Ampliamos sua área de piso em forma de arco. Fizemos uma cobertura de ferro e policarbonato, com tirantes. A churrasqueira foi demolida na sua parte superior, ampliando a área de acesso na lateral, proporcionando a retirada dos espetos pelo lado, assim a gordura não pinga no piso.

A coifa foi executada em ferro, onde os taipás atirantados são em craca. Os revestimentos externos são com painéis de madeira com acabamento em laca branca. O tampo e os rodapés são em granito verde ubatúba. Quanto ao piso, na área coberta manteve-se o original.

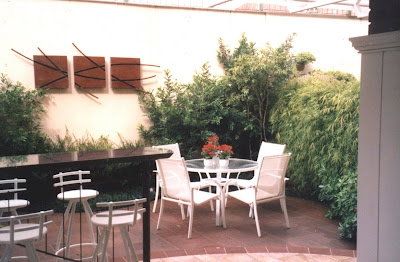

Na lateral esquerda, a parede foi revestida nos mesmos moldes da churrasqueira para manter a harmonia do espaço. A base do tampo do bar foi feita em ferro, com pintura em pátina envelhecida, permitindo transparência para o jardim para quem esta dentro de casa.

O piso da área externa com forma orgânica, foi executado com pedras de grês bitoladas e lixadas. O paisagismo ficou por conta da arquiteta e paisagista Kucha.

14 maio, 2007

Projetos - Escritório

Desenhos em 3D desenvolvidos no Google Sketchup, planta perspectivada, vistas setorizadas e no final um corte perspectivado de meu escritório. Tudo foi confeccionado direto no Sketchup, desenhos, texturas, aplicação de cores, mobiliário e equipamentos, trabalho realizado em algumas horas. O Google Sketchup é um software, com duas versões uma paga - Pro - e uma free, programa simples mas que realiza tarefas complexas e precisas, sendo intuitivo, com poucos comandos ele nos permite desenhar com facilidade.








13 maio, 2007

Projetos - Gabinete para Músico

Projeto com estudo pelo Sketchup de mobiliário para gabinete de um músico.






Projetos - Audio e Vídeo

Projeto de reforma de um showroom de audio e vídeo.
Nos foi solicitado uma intervensão em salas como no hall/recepção (abaixo), sala de vendas e gerência técnica. Precisavam ser trabalhas suas estruturas construtivas bem como suas instalações, iluminação, mobiliário e decoração.


Foram projetados móveis com design contemporâneo que refletissem a cara da loja e os produtos de última geração oferecidos aos seus clientes.
Nas imagens seguintes pode-se ver sob diferentes ângulos a sala de atendimento técnico e projetos, onde também são oferecidos acessórios diversos.


Nas paredes, quadros de Liana Timm, gentilmente cedidos para a inauguração.


Na imagem abaixo vê-se parte da sala da gerência técnica, que se divide através de um balcão com tampo de granito marron guaíba apicoado, da sala de vendas.



Além destas, outras salas com funções diferenciadas, tiveram suas intervenções realizadas por outros profissionais a convite do proprietário.
http://www.audioevideo.com/html/popups/show_recep.htm

06 maio, 2007

Projetos - Osvaldo Aranha


Em 2001, um grupo de lojistas da Av. Osvaldo Aranha, Porto Alegre, preocupado com a deteriorização da avenida, junta-se e forma o Via Móveis. A avenida é composta na sua maioria por lojas de móveis. A intenção de revitaliza-la proporcionaria aos seus usuários melhor qualidade de circulação. A proposta na área urbana objetivava a melhoria dos passeios, iluminação das vias, paisagismo dos canteiros que separam a avenida dos corredores de ônibus. Estes canteiros estavam com 70% da sua área sem vegetação rasteira, empobrecendo o visual das palmeiras imperiais que datam do início do século passado. Limpeza e recuperação da pavimentação dos terminais de ônibus, grades de segurança, programação visual de identidade das paradas, demarcação dos meios-fios e novas lixeiras, também deveriam ser observados. Como morador do bairro e com escritório também localizado nesta avenida, me engajei nesta cruzada entrando com o projeto, mas para meu desalento o processo não foi adiante, os participantes e colaboradores foram aos poucos abandonando-o, pelos mais variados motivos. Mas fica aqui uma imagem do que estava sendo proposto.

04 maio, 2007

LAVA

Os designers do Studio Vertijet, Kirsten Antje Hoppert e Steffen Kroll, desenharam o sofá LAVA para COR - Fábrica de móveis Dinamarquesa - Este é um trabalho de arte e ao mesmo tempo um móvel para sala de estar, para sentar-se e reclinar-se ao mesmo tempo. o conceito do LAVA é tão diverso quanto seus usos. Amorfo, suas formas fluídas convidam ao relax em diferentes posições. A variação vertical desce até o chão, macia, a esteira acolchoada transforma-se também numa superfície que é parte do móvel.
Constantemente novas formas e figuras emergem pelo movimento dos encostos.
LAVA é mobiliário, paisagem e escultura. Incomum em seus usos e original em seu design.
Não temos revenda no Brasil desta fábrica, só encomendando direto ou através de outros dealers. http://www.cor.de

01 maio, 2007

Dicas & Truques - Telhados

Como desenhar um telhado.
Inicilamente desenhe um retângulo, depois dê volume a ele, usando o comando "pushpull".

Agora desenhe uma linha na parte média das bordas transversais.


Selecione esta borda e com o comando "move" puxe para cima até onde achar melhor.



Com "pushpull" puxe uma das faces do telhado uns 10 cm para cima (se suas configurações estiverem em centímetros). Faça o mesmo procedimento na outra face.



Desenhe uma linha unindo os dois extremos conforme a figura. Faça o mesmo na outra face.




Usando o comando "pushpull" aumente o beirado do oitão puxando-o para fora, o que achar suficiente.



Faça o mesmo com o outro lado, alinhando as faces conforme mostrado, para que tenham as mesmas medidas.



Agora usando "tape measure" crie linhas auxiliares em ambos os telhados.



Selecione a linha a ser movida.



Com o comando "move" mova a linha selecionada até a marca de intersecção. Repita a operação no outro lado.





Com o comando "pushpull" aumente os beirados longitudinais.





E então apague as linhas indesejadas.





Voilá, esta pronto seu telhado.


Repita as operações no outro lado da sua casa.

Este exercício foi desenvolvido sem o uso de medidas. Mas naturalmente poderão ser fornecidas medidas no VCB -Value Control Box - para precisão do seu projeto.

Até o próximo exercício.
